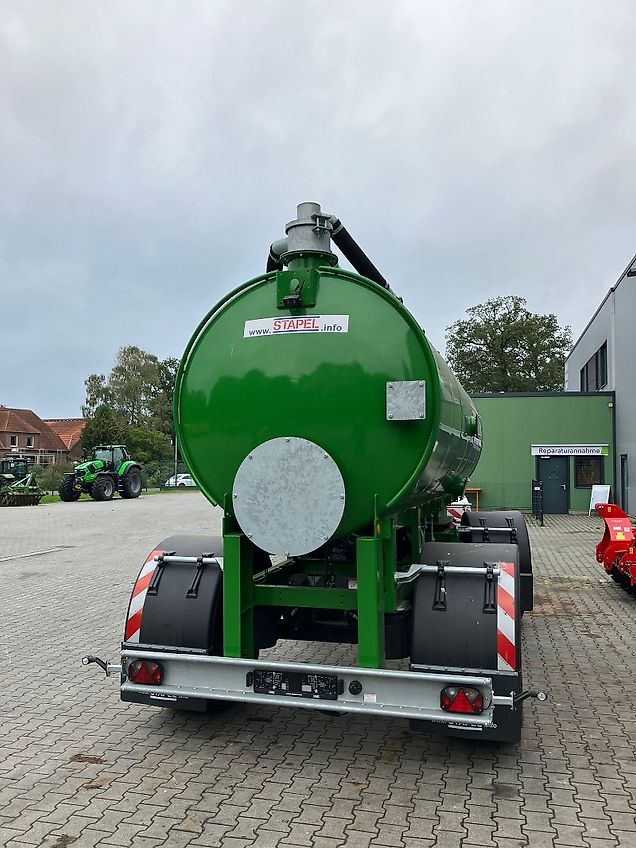

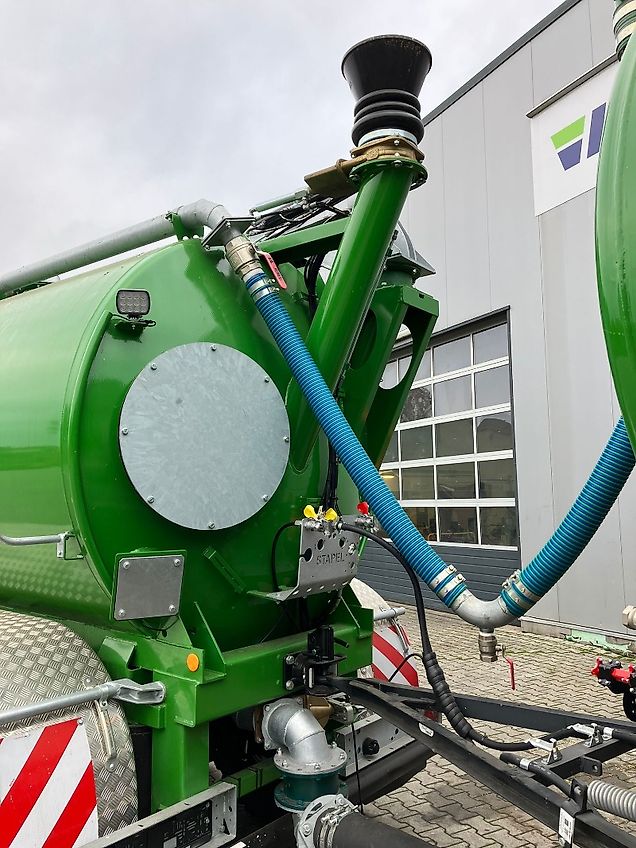

Stapel VT 12.000l Drehschemmel+VT 14.000l Vakuumfaß

Descripción complementaria

Stapel Drehschemmel VT 12.000 lt.
Zubringerfass
---Behälter und Rahmen---
- Durchmesser : 1,75 m
- Länge: 4,75 m von Naht zu Naht
- Netto-Inhalt ca. 12.000 Ltr.
- Schwallwände: vertiefter Auslauf
- Halter Schleppsäule sämtlich;
- 2x Mannlochdeckel D600 mit Deckel 8 Schrauben
und Gummidichtung vorne
oben (zum Nachrüsten Einfülldom)
- 3x Stutzen 200mm mit Blindkappe;
einmal i.F. links halber Höhe zweite
Kammer
einmal i.F. rechts halber Höhe zweite
Kammer
einmal hinten im Enddeckel i.F. rechts dritte
Kammer
- Ausführung als Dreikammerwagen, in der Mitte
des Behälters, wird eine Kammer eingebaut
- Tankwagen lackiert in Grün ähnlich John
Deere
- innen EP-Beschichtung
- Steigrohr 120mm vorne mit zweiter
Überdrucksicherung als Schauglas mit 1 1/2
Zoll
Kugelhahn unten zum Spülen
- Drehkranz HE 18
- 6" Drehdurchführung für Drehschemelfahrzeuge
für Güllezufuhr zum Vorderfahrzeug inkl.
6 Zoll Keilflanschschieber zur Abschieberung
des Schlauches
- 3" Luftzuführung für Drehschemelfahrzeuge zum
Vorderfahrzeug
- 2x Federpaket Luft Gigant LRO 50/12 H=92
- Achsen 2x9to Achsen VK120 RB4112, max 60
km/h
- Fahrwerk Zweiachs-Drehschemel für BPW-Achsen,
Zuggabel, Zugfeder
- Bereifung: Alliance 560/60 R 22.5 164D, Felge
16.00 x 22.5 ET0 10 Loch Radial
Floationsräder
Stahlgürtel Profil 885
- Kotflügel für Drehschemelfahrzeuge ohne
Radkästen, Kotflügel scharz PE
- Druckluftbremsanlage (Zweileitung) mit ALB
lastabhängiger Bremse, Bremssignal
aus
Luftfederung
- Festellbremse bestehend aus Handwinde mit
Umlenkrolle, Drahtsignal
- Lichtanlage nach StVO als Unterfahrschutz mit
innenliegender 3-kammer Beleuchtung
- Begrenzungsleuchten hinten am Unterfahrschutz
links/rechts Rot/Weiß
- Unterlegkeile n. StVo
- Betriebsunterlagen inkl. TÜV-Vorstellung u.
Abnahmegebühen 40 km/h und 18 to.
- Kamera hinten am Behälter
Stapel Drehschemmel VT 12.000 lt. Zubringerfass
 (ohne Vakuumfass !)

---Behälter und Rahmen---
- Durchmesser : 1,75 m
- Länge: 4,75 m von Naht zu Naht
- Netto-Inhalt ca. 12.000 Ltr.
- Schwallwände: vertiefter Auslauf
- Halter Schleppsäule sämtlich;
- 2x Mannlochdeckel D600 mit Deckel 8 Schrauben
und Gummidichtung vorne
oben (zum Nachrüsten Einfülldom)
- 3x Stutzen 200mm mit Blindkappe;
einmal i.F. links halber Höhe zweite
Kammer
einmal i.F. rechts halber Höhe zweite
Kammer
einmal hinten im Enddeckel i.F. rechts dritte
Kammer
- Ausführung als Dreikammerwagen, in der Mitte
des Behälters, wird eine Kammer eingebaut
- Tankwagen lackiert in Grün ähnlich John
Deere
- innen EP-Beschichtung
- Steigrohr 120mm vorne mit zweiter
Überdrucksicherung als Schauglas mit 1 1/2
Zoll
Kugelhahn unten zum Spülen
- Drehkranz HE 18
- 6" Drehdurchführung für Drehschemelfahrzeuge
für Güllezufuhr zum Vorderfahrzeug inkl.
6 Zoll Keilflanschschieber zur Abschieberung
des Schlauches
- 3" Luftzuführung für Drehschemelfahrzeuge zum
Vorderfahrzeug
- 2x Federpaket Luft Gigant LRO 50/12 H=92
- Achsen 2x9to Achsen VK120 RB4112, max 60
km/h
- Fahrwerk Zweiachs-Drehschemel für BPW-Achsen,
Zuggabel, Zugfeder
- Bereifung: Alliance 560/60 R 22.5 164D, Felge
16.00 x 22.5 ET0 10 Loch Radial
Floationsräder
Stahlgürtel Profil 885
- Kotflügel für Drehschemelfahrzeuge ohne
Radkästen, Kotflügel scharz PE
- Druckluftbremsanlage (Zweileitung) mit ALB
lastabhängiger Bremse, Bremssignal
aus
Luftfederung
- Festellbremse bestehend aus Handwinde mit
Umlenkrolle, Drahtsignal
- Lichtanlage nach StVO als Unterfahrschutz mit
innenliegender 3-kammer Beleuchtung
- Begrenzungsleuchten hinten am Unterfahrschutz
links/rechts Rot/Weiß
- Unterlegkeile n. StVo
- Betriebsunterlagen inkl. TÜV-Vorstellung u.
Abnahmegebühen 40 km/h und 18 to.
- Kamera hinten am Behälter

Stapel Vakuumfaß VT 14.000 Ltr.
---Behälter und Rahmen---
- Durchmesser: 1,75 m
- Länge: 5,50 m von Naht zu Naht
- Netto-Inhalt ca. 14.000 Ltr.
- Schwallwände: vertiefter Auslauf
- Halter Schleppschläuche sämtlich;
- Ansaugstutzen hinten links 200mm mit Bindkappe
- Halter Saugarm 8" vorne rechts als Rundflansch
- Saugarm 8" vorne am Faß in Fahrtrichtung rechts mit 1 Drehgelenk, der Saugarm kann auf
einen Bock mit Trichter aufsetzen, um aus der Vorgrube die Gülle zu entnehmen
- Automatische Entlüftung im oberen Rohrbogen von Saugarm, paralell geschaltet mit
hoch/runter Saugarm, Kugelhähne in der Zuleitung zum Absperren entlüften
- DBV Ventil zur Druckbegrenzung Saugarm runter
- Zusätzliche Schieber 8 Zoll hydraulisch
- Mannlochdeckel D600 mit Deckel 8 Schrauben und Gummidichtung vorne oben
- Leiter für Mannloch/Einfülldom ohne Podest- Tankwagen aussen lackiert in Grün ähnlich John Deere
- Tankwagen innen EP Beschichtet
- Ausführung als Zweikammerwagen
- Kammer wird über einen 2,5" Kugelhahn zu oder abgeschaltet, zweck dieser Kammer ist, das
Füllvolumen, des gesamten Tanks um ca. 5,4 qm zureduzieren
- Wenn die Kammer nicht mit Flüssigkeit gefüllt ist, dürfen die einzelnen Achsen die Last von 5 t
nicht überschreiten
- Halterung für Saugschlauch- Kompressor Hertell 12000 ltr., Typ KD-12000-MLA, 540 U/min luftgekühlt
- Vaccumkompressor umstellen von Saug auf Drücken und umgekehrt über doppeltwirkenden
Hydraulikzylinder Hub 100mm
- Überdruckventil an dem Kompressor als Messing-Sicherheitsventil mit Schlauchanschluß,
einstellbar 0-1 bar
- Walterscheid Gelenkwelle
- Steigrohr 12mm vorne mit zweiter Überdrucksicherung als Schauglas mit 1 1/2 Zoll Kugelhahn
unten zum Spülen
- Saugdom 290mm Fabr. Stapel oben auf dem Faß verzinkt mit Schwimmerball+Dichtung zur
Abschaltung; Anschluss 100mm
- Vorbehälter ca. 20 Ltr. feuerverzinkt mit Selbstentleerung; Anschluss Pumpe 75mm / Saugdom
100mm manuellen Ablaßhahn
- Manometer zur Anzeige von Über bzw . Unterdruck; 1 1/4 Zoll Kugelhahn zur Restentleerung,
Vorne Anschluss 6 Zoll Belüftungsschieber
- Schieber 150mm hydraulisch zur Be- und Entlüftung des Tankes vorne am Vorbehälter, gleichzeitig
geschaltet mit Saugtüllenschieber
- Überlaufschlauch 110mm am Belüftungsschieber
- Schalldämpfer feuerverzinkt mit manueller Entleerung und integriertem Ölabscheider, Anschluss 75mm
- Stutzen vorne unten 200mm im Fass zur Nachrüstung Saugstutzen und/oder Turbobefüller
- Linke und rechte Ansaugung ProFill Y-Stück 200mm mit Wartungsflansch
- ProFill Turbobefüller: Sauganschluß 8 Zoll; Ausgang 8 Zoll verzinktes Gehäuse mit Wartungsklappe
6 Zoll,
Anschluß für Entleerungskugelhahn 1 1/4 Zoll inkl. Ölmotor 0,125 l/U + Kugelhahn 1 1/4 Zoll- ProKit
Zwischenlagerung, optimale Zwischenlagerung für Ölmotor/Rotor um das Medium und das
Hydrauliköl bei Druckbetrieb zwingend zu trennen, zylindrische Welle D=32 mm und Hohlwelle
- Ansaugstutzen vorne links 200mm reduziert auf Flanschschieber 150mm manuell mit
Schnellkuppler 150mm
- Ansaugstutzen hinten unten für Übergabeschlauch
- manueller Flanschschieber 150mm am Auslaß hinten
- fester Übergabeschlauch zum Drehschmemelfass mit 6 Zoll Drehgelenk
- Zugkugel K80- Anhängehöhe 550mm vom Boden
- Stützwinde Jost 10to Stützlast mit Zweiganggetriebe und Teleskopfuß
- 2x Federpaket Luft Gigant LRO 50/12, H=92
- Achsen für Parabelfederung 2x9to Achsen VK120 RB4112 max 60 km/h
- Alliance 560/60 R 22,5 164D, Felge 16.00 x 22.5 ET0 10 Loch, Radial Floationsräder Stahlgürtel Profil 885
- Kotflügel aus PE Halbrund, über jedem Rad 560/60R22.5 serienmäßig- Druckluftbremsanlage(Zweileitung) mit ALB lastabhäniger Bremse, Bremssignal aus Luftfederung
- Feststellbremse bestehend aus Handwinde mit Umlenkrolle, Drahtseil
- Lichtanlage nach StVo als Unterfahrschutz mit innenliegender 3-kammer Beleuchtung
- Unterlegkeile nach StVo
- Betriebsunterlagen inkl. TÜV-Vorstellung u. Abnahmegebühren 40 km/h und 20to
- kleine Zugmaulkupplung Selbstfang 18 to 40 km/h
- Verbindungs Saugschlauch 75mm zwischen dem ersten und zweiten Tankwagen, fest V-förmig verlegt
mit Kugelhahn am tiefsten Punkt
- Überladearm 6" mit einem Drehgelenk und Knick heben/senken
- Drehgelenk in Fahrtrichtung rechts hinten oben am Faß, der Arm liegt nach vorne auf dem Behälter
- Truck-Stutzen 8" hinten oben zum Leersaugen inkl. hydr. Plattenschieber 200 und Ansaugtülle 200mm,
Kugelhähne in hydraulikleitung zur Vorwahl: 1. Schieber Saugtülle(Gleichzeitig mit Belüftungsschieber)
2. Schieber Überladearm- Arbeitsscheinwerfer LED hinten oben links und rechts am Fass- elektrische hydraulische Bedienung NG06 Funktionen:06 mit Schaltung 32l/min
- Kamerasystem 7" TFT mit zwei Eingängen, über Funk. Mindestens, für das zweite Fahrzeug. Beim ersten
Fahrzeug, wird die Kamera, auf dem Überlagearm montiert.
---
Zusätzlich:
- Straßenbeleuchtung oben am hinteren Fass
- Ablass zwischen den beiden Fässern (tiefster Punkt)

Preisanpassungen, Zwischenverkauf und Irrtümer vorbehalten
Standorte können abweichen
Intern: S40527, S40522
